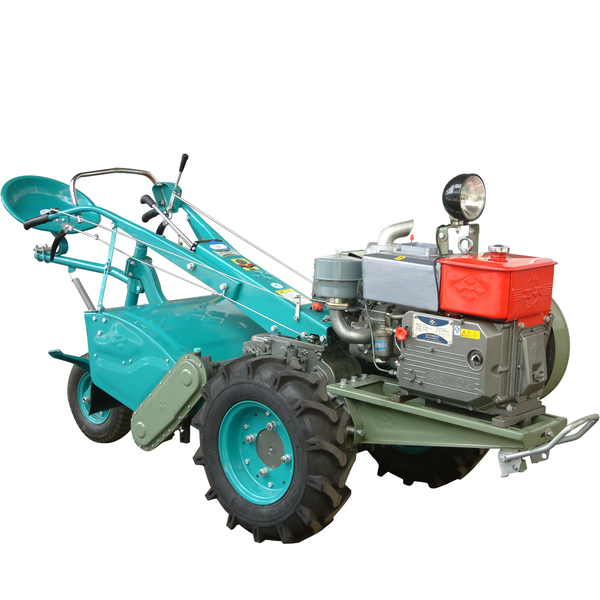

GN151手扶拖拉机(人气:611)
四方牌GN151(工农-15)型手扶拖拉机具有紧凑、操作轻便灵活、使用性强等优点。传动输入有链条传动与齿轮传动两种,可供选配。可配套多种形式的1100系列柴油机,还备有旋耕乘座跟犁耕旋耕合一乘座装置两种,可供用选购,驾驶员可乘坐在拖拉机上进行多种田间作业。这样既减轻了劳动强度又提高劳动生产率;因而获得广泛的使用,本机可配犁、旋耕、水耙、开沟及圆盘犁等作业工具,适合水田、旱地以及果园、菜地和坡度不大的丘陵作业,牵引托车可作短途运输,还可广泛用作抽水、灌溉、脱粒、粮食及饲料加工等农村固定作业动力。可配最大90以下旋耕机。
型号:GN151
四方牌GN151(工农-15)型手扶拖拉机具有紧凑、操作轻便灵活、使用性强等优点。传动输入有链条传动与齿轮传动两种,可供选配。可配套多种形式的1100系列柴油机,还备有旋耕乘座跟犁耕旋耕合一乘座装置两种,可供用选购,驾驶员可乘坐在拖拉机上进行多种田间作业。这样既减轻了劳动强度又提高劳动生产率;因而获得广泛的使用,本机可配犁、旋耕、水耙、开沟及圆盘犁等作业工具,适合水田、旱地以及果园、菜地和坡度不大的丘陵作业,牵引托车可作短途运输,还可广泛用作抽水、灌溉、脱粒、粮食及饲料加工等农村固定作业动力。可配最大90以下旋耕机。
型号 | GN151 |
型式 | 单轴、驱动、牵引兼用型 |
外形尺寸(mm) | 带牵引框 | 2340×980×1240 |
带旋耕机 | 2950×980×1240 |
最小离地间隙(mm) | 210 |
轮距(mm) | 胶轮 | 570~810 |
铁轮 | 850~1090 |
整机结构重量(kg) | 带牵引框 | 351 |
带旋耕机 | 472 |
使用重量(kg)(包括油、水重量) | 最少使用质量 | 371 |
带旋耕机且带乘座 | 492 |
行驶速度(km/h) | 方向 | 前进速度 | 后退速度 |
档次 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 |
驱动轮 |
胶轮 | 1.53 | 2.72 | 4.57 | 5.65 | 10.03 | 16.83 | 1.21 | 4.51 |
犁刀轴转速(r/min) | 当犁刀传动箱链轮齿数13/14时 | 慢 | 219 |
快 | 275 |
当犁刀传动箱链轮齿数14/13时 | 慢 | 254 |
快 | 318 |
耕作性能 | 犁耕 | 单铧犁 | 耕深(cm) | 17~23 |
耕宽(cm) | 33 |
双铧犁 | 耕深(cm) | 17~20 |
耕宽(cm) | 43 |
旋耕 | 旋耕机 | 耕深(cm) | 12~17 |
耕宽(cm) | 60、70、90 |
发动机 | 型号 | 1100系列柴油机 |
型式 | 单缸卧式四冲程涡流式(直喷式) |
起动方式 | 手摇起动、电起动(动力型号带M者) |
额定功率(kw) | 11.03 |
额定转速(r/min) | 2200 |
燃油消耗率(g/kw.h) | 257 |
结构重量(kg) | 145 |
发电机 | 型号 | SFF-45永磁交流飞轮式6~8V 45W |
额定转速(r/min) | 2000 |
相数 | 单相三路 |
照明灯 | 吉普灯GPW12V28W(较适用) |
离合器 | 双片常接合摩擦式 |
传动箱 | 链条传动(1/2"双排套筒滚子链条52节) |
变速箱 | 齿轮传动(3+1)×2组成式 |
最终传动 | 二级减速齿轮传动 |
制动器 | 简单盘式 |
转向机构 | 牙嵌式离合器 |
驱动轮型式 | 6.00-12四层越野高花纹胶轮 |
轮胎气压(kPa) | 137~196(1.4~2kg/cm²) |
旋耕机 | 圆柱齿轮-链轮传动式 |
尾轮型式(犁耕或短途转移用) | 4.00-8胶轮,充气压力343~392kPa(3.5~4kg/cm²) |
